Ковшовый элеватор
Вертикальная конвейерная система для вертикального подъема и транспортировки материалов
Ковшовый элеватор (нория) - механизм, предназначенный для непрерывного вертикального подъема различных материалов (порошкообразных, пылевидных, мелкокусковых, сыпучих и т. д.) с использованием вертикально расположенных ковшей, где подъем осуществляется на заданную высоту.

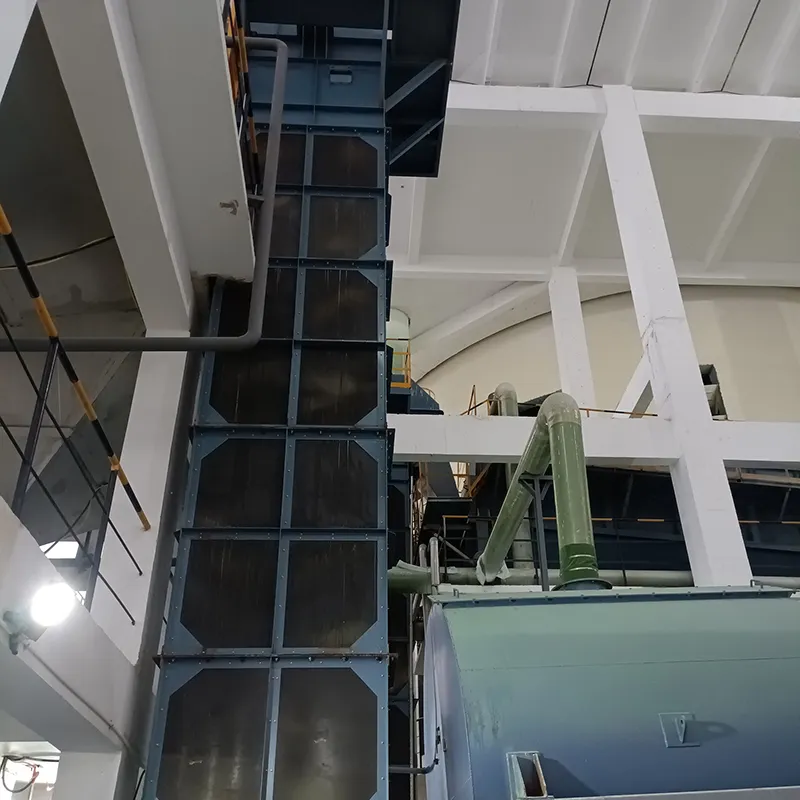

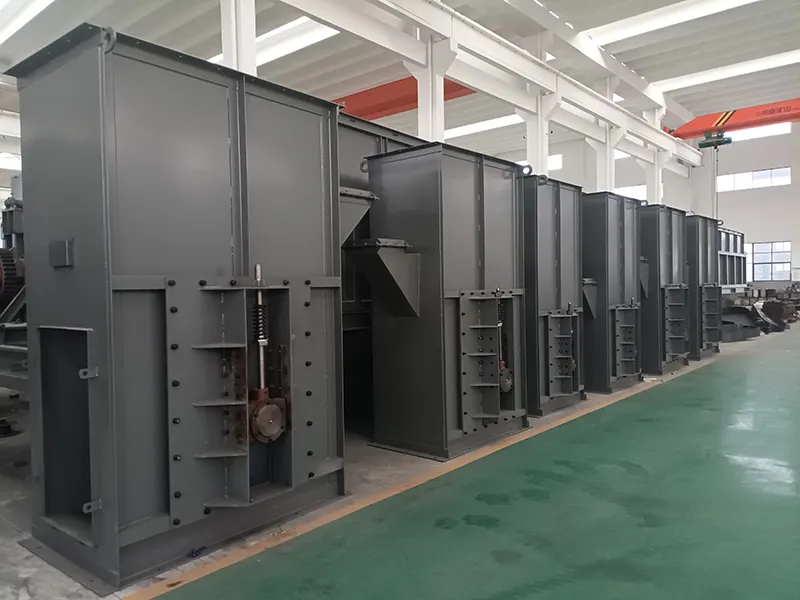

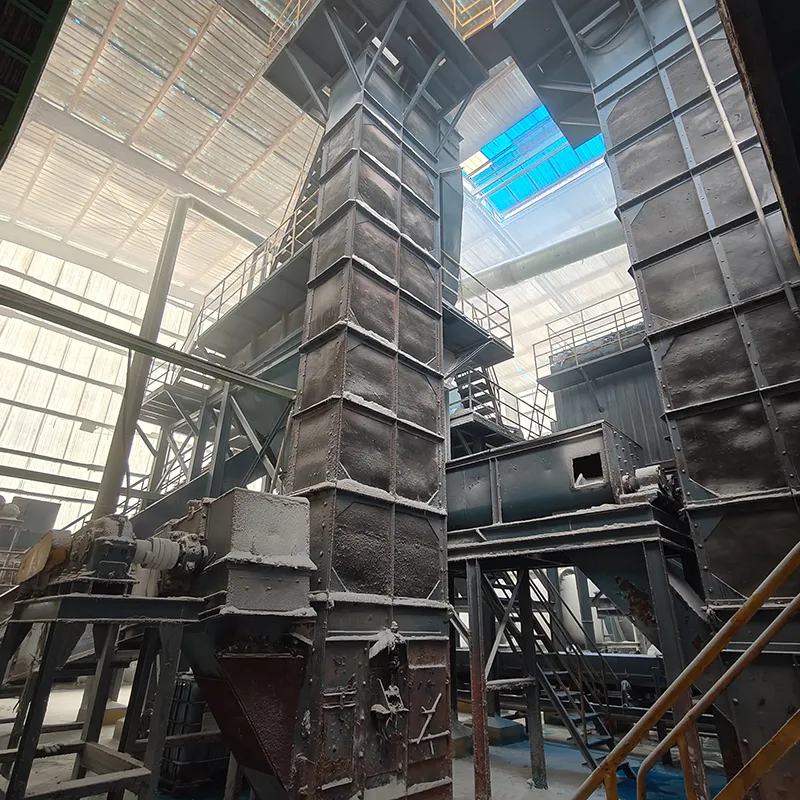

Ковшовый элеватор представляет собой систему, состоящую из ряда ковшей, прикрепленных для вертикальной транспортировки материалов. При запуске привода ковши, расположенные на цепи или ремне, захватывают материалы из входного отверстия. По мере подъема они транспортируют их к верхнему уровню, где происходит выгрузка либо за счет опрокидывания, либо под действием центробежной силы. Такие системы особенно эффективны для обработки сыпучих материалов в сельском хозяйстве, производстве удобрений, химии, строительстве и металлургии. Наша компания предлагает различные модели, начиная от цепных ковшовых элеваторов TH и заканчивая пластинчатыми цепными элеваторами NE, а также компоненты, соответствующие специфическим требованиям отрасли. Эти системы известны своей высокой эффективностью в вертикальной транспортировке, поддерживая постоянную работу и строгие производственные стандарты.
Используется для вертикальной транспортировки гранул и вязких материалов
Особенности

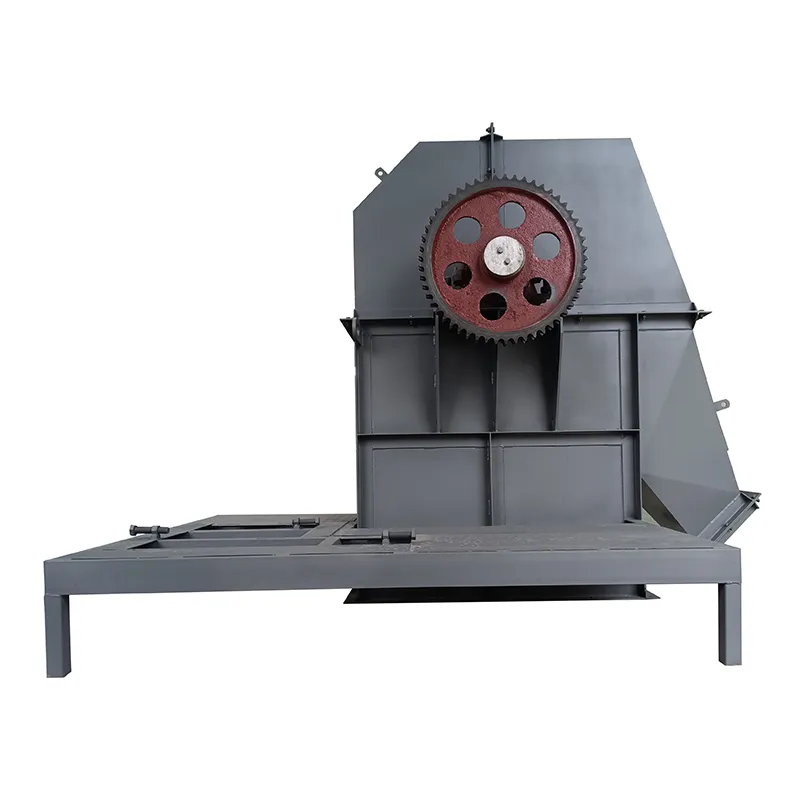

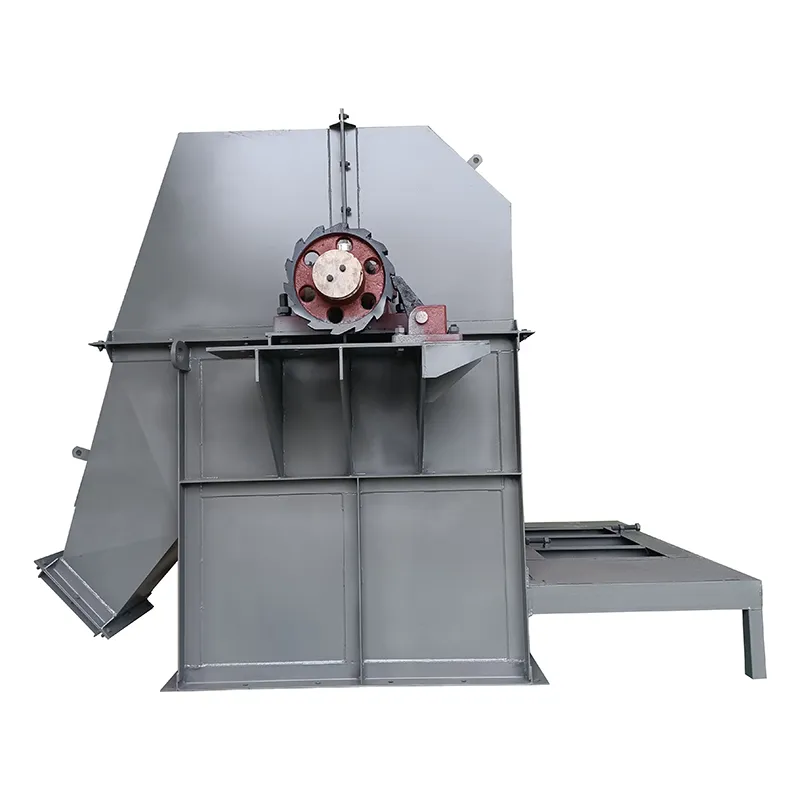

- Верхние и нижние цепные колеса имеют модульную конструкцию, что позволяет легко заменять ободья, сокращая расходы на техническое обслуживание.

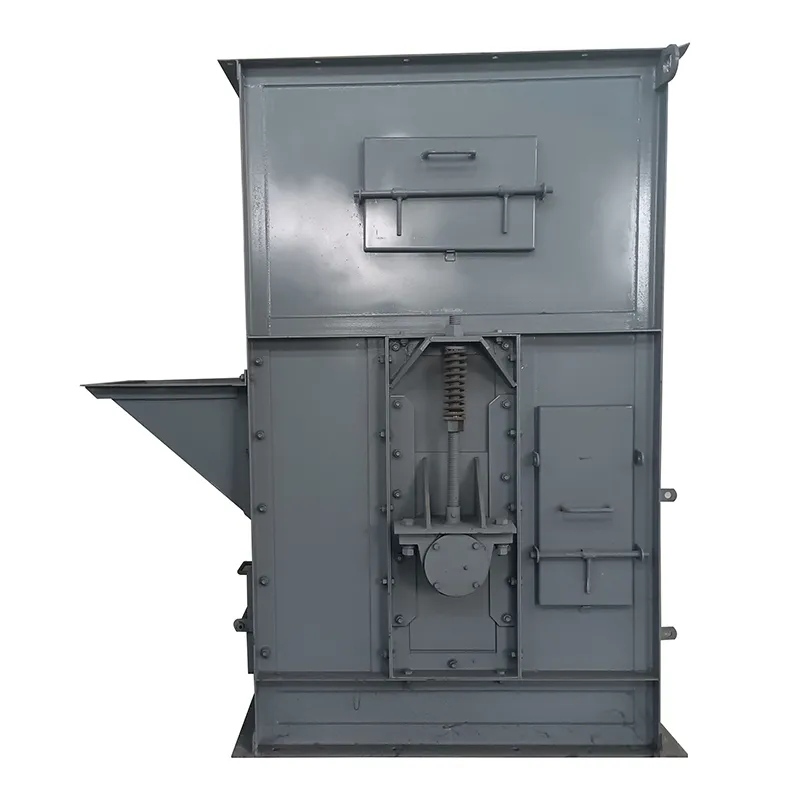

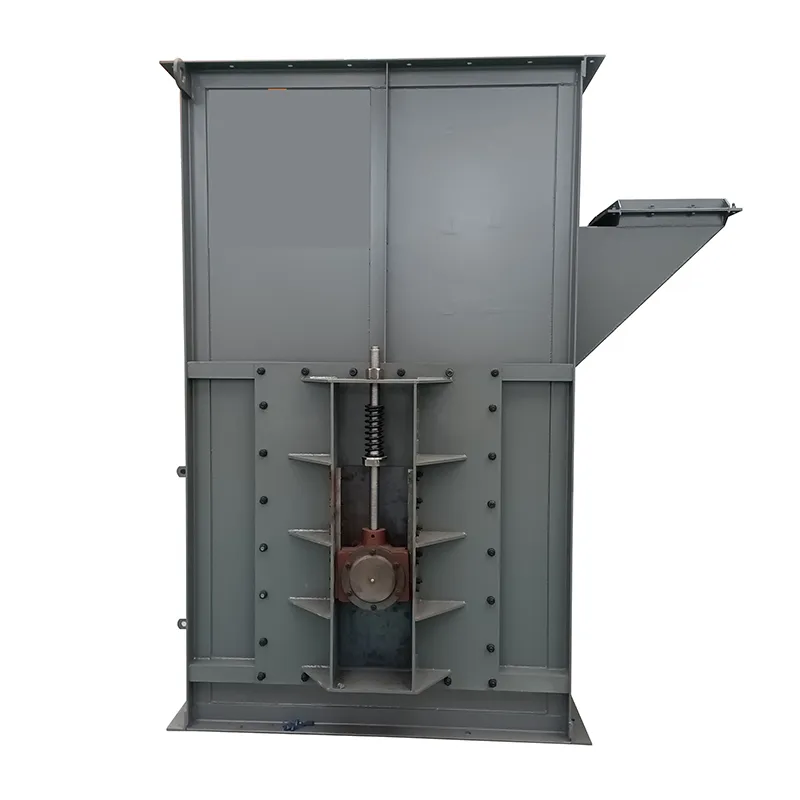

- В нижней секции используется система натяжения рычага противовеса, которая автоматически поддерживает постоянное натяжение, предотвращая проскальзывание или сход цепи с рельсов. Это обеспечивает плавную работу.
- В элеваторе используются высокопрочные круглые цепи, которые подвергаются термообработке для повышения прочности на разрыв и износостойкости, что значительно продлевает срок службы оборудования.
Варианты загрузки и разгрузки

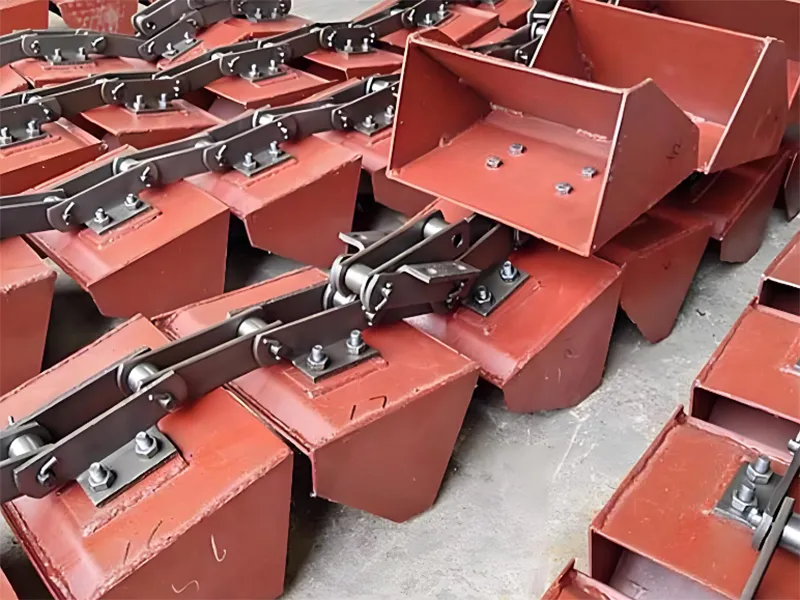

Конвейер поставляется с двумя типами ковшей:
- ZH-Type (ковш средней глубины): предназначен для транспортировки липких, трудновыбрасываемых материалов, таких как мокрый песок, химические удобрения, кальцинированная сода и глина.
- ZH-Type (глубокий ковш): идеально подходит для сухих, сыпучих материалов, которые легко выгружать, таких как щебень, уголь, цементное сырье и шлак.
Характеристики
| Модель | ||||||||||||
| Тип ковшей | Zh (ковш средней глубины) | Sh (глубокий ковш) | Zh (ковш средней глубины) | Sh (глубокий ковш) | Zh (ковш средней глубины) | Sh (глубокий ковш) | Zh (ковш средней глубины) | Sh (глубокий ковш) | Zh (ковш средней глубины) | Sh (глубокий ковш) | Zh (ковш средней глубины) | Sh (глубокий ковш) |
| Производительность транспортировки (м³/ч) | 35 | 60 | 58 | 94 | 75 | 118 | 152 | 185 | 146 | 235 | 235 | 365 |
| Ширина ковшей (мм) | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||
| Объем ковшей (Л) | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 |
| Расстояние между ковшами (мм) | 512 | 688 | 920 | |||||||||
| Диаметр цепи×шаг (мм) | Ø18×64×7 петли | Ø22×86×7 петли | Ø26×92×7 петли | |||||||||
| Цепной крюк | Ø18×64×M16 | Ø22×86×M18 | Ø26×92×M20 | |||||||||
| Количество цепей | 2 | |||||||||||
| Прочность на разрыв каждой цепи (кН) | ≥320 | ≥480 | ≥570 | |||||||||
| Скорость ковшей (м/с) | 1.4 | 1.5 | 1.6 | |||||||||
