Вращающийся холодильник барабанный для охлаждения сыпучих материалов
Вращающийся холодильник
Вращающийся холодильник барабанный для охлаждения сыпучих материалов

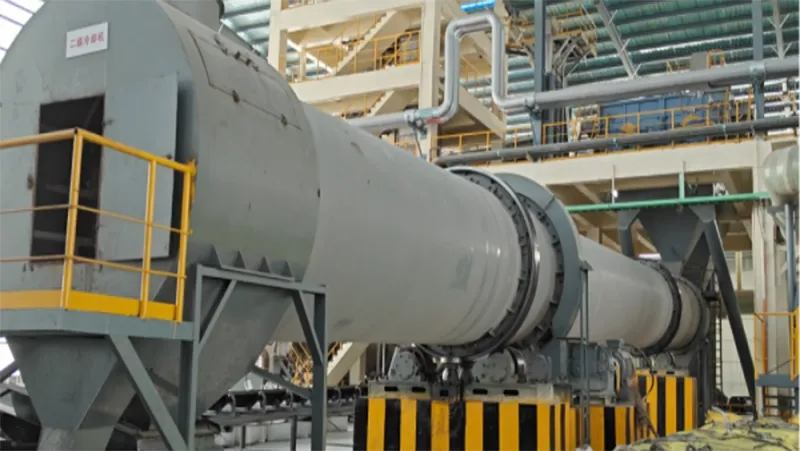

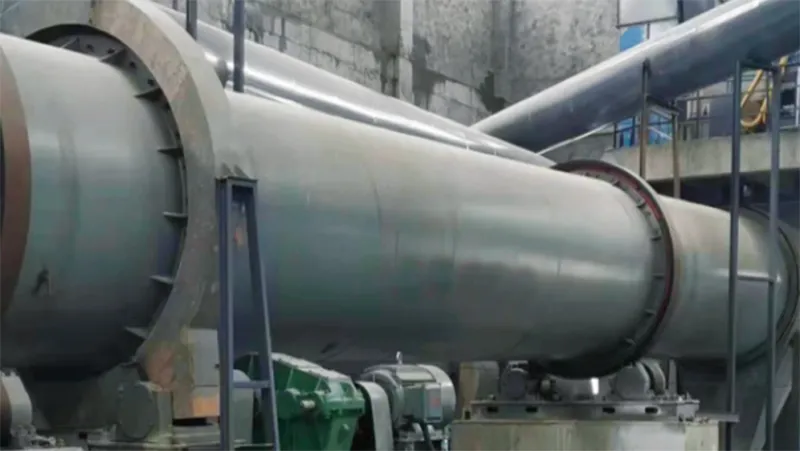

Вращающийся барабанный холодильник, также именуемый ротационным охладителем, находит применение в различных отраслях промышленности, включая производство удобрений, цемента и металлургию, и служит для эффективного охлаждения материалов с высокими температурами. Устройство функционирует благодаря наклонному вращению барабана, что позволяет горячим материалам перемещаться вперед и соприкасаться с окружающим воздухом. Это взаимодействие не только способствует охлаждению, но и эффективно удаляет влагу, что повышает прочность гранул. Высокая эффективность охлаждения в сочетании с возможностями обработки значительных объемов сыпучих веществ делает холодильник полезным для множества отраслей, таких как производство удобрений, цемента и металлургия. Кроме того, конструкция обеспечивает бесперебойное функционирование, что имеет жизненно важное значение для производственных процессов высокой производительности.
| Размер барабана (м) | Барабан | Производительность (т/ч) | Направление потока | Редуктор | Двигатель | Габариты (Д×Ш×В) (мм) | Вес (т) | |||||
| Внутренний диаметр (мм) | Длина (мм) | Угол наклона (°) | Оборот (об/мин) | Модель | Соотношение | Модель | Мощность (кВт) | |||||
| 1200 | 7000 | 2.5 | 6.4 | 5 | Направление вверх | JZQ500 | 31.50 | Y160M-6 | 7.5 | 8275×2700×3391 | 9.0 | |
| 1200 | 10000 | 2.5 | 6.4 | 6 | JZQ500 | 31.50 | Y160M-6 | 7.5 | 11275×2700×3522 | 10.0 | ||
| 1500 | 12000 | 2.5 | 4.28 | 8 | ZQ650 | 31.50 | Y180L-6 | 15 | 13800×3450×3080 | 19.0 | ||
| 1600 | 14000 | 2.5 | 5.5 | 10 | ZQ650 | 23.34 | Y200L1-6 | 18.5 | 17500×3550×3180 | 21.0 | ||
| 1800 | 14000 | 2.5 | 5 | 12 | ZQ650 | 23.34 | Y200L1-6 | 18.5 | 14680×3460×3711 | 25.0 | ||
| 2000 | 16000 | 2.5 | 3.38 | 16 | ZL65 | 40.00 | Y200L2-6 | 22 | 17580×3968×4400 | 38.0 | ||
| 2200 | 15000 | 2.5 | 3.0 | 18 | ZL65 | 40.00 | Y200L2-6 | 37 | 17090×4460×5250 | 46.0 | ||
| 2400 | 16000 | 2.5 | 3.17 | 24 | ZL75 | 40.00 | Y280M-6 | 55 | 17600×4100×5300 | 52.0 | ||
| 2600 | 24000 | 2.5 | 3.29 | 30 | ZL100 | 35.50 | Y280M-6 | 55 | 26000×4400×7100 | 81.0 | ||
| 2800 | 18000 | 1.8 | 4.1 | 35 | ZL115 | 45.00 | Y280S-6 | 75 | 16868×4280×5410 | 72.0 | ||
| 3200 | 25000 | 2.5 | 2.6 | 45 | ZSY450 | 63.00 | Y315M-4 | 132 | 29500×6500×6300 | 138.0 | ||
| 3000 | 24000 | 1.8 | 2.65 | 40 | ZSY450 | 71.00 | Y315M-4 | 132 | 26615×5760×6269 | 122.0 | ||
| 3400 | 30000 | 2.0 | 2.5 | 50-55 | ZL130 | 45.00 | Y2-355M2-6 | 200 | 30600×6678×6540 | 170.0 | ||
| 3600 | 30000 | 2.0 | 3.6 | 90 | ZSY500 | 35.50 | Y2-355L-6 | 250 | 30600×6890×6540 | 185.0 | ||
| 4000 | 20000 | 2.0 | 4.2 | 130 | ZSY500 | 80.00 | YKK4003-4 | 315 | 22800×7800×7060 | 192.0 | ||
- Барабан охладителя обрабатывается на наземном токарном станке, что обеспечивает высокую концентричность и снижает износ. Кроме того, снижается потребление энергии.
- Барабан оснащен фланцевыми соединениями, обеспечивающими точное выравнивание и простоту обслуживания или замены.
- Большие и маленькие шестерни, а также ролики изготавливаются из высококачественной литой стали, что обеспечивает исключительную прочность и длительный срок службы.

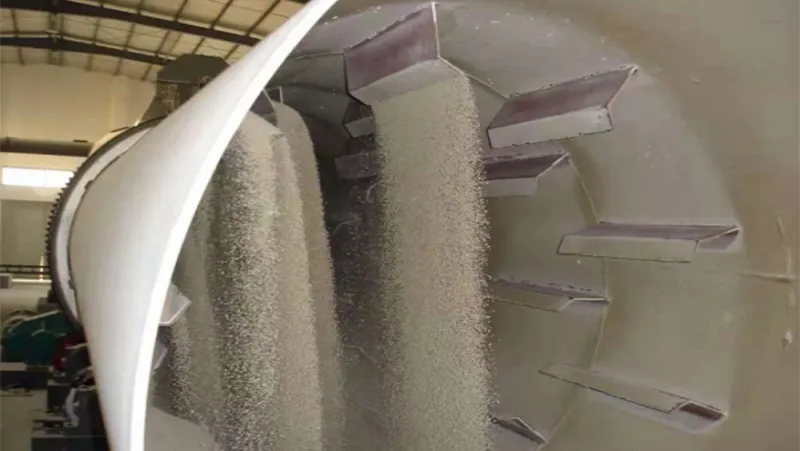

- Многоугольные подъемные лопасти спроектированы таким образом, чтобы оптимизировать контакт между материалом и холодным воздухом, обеспечивая эффективное охлаждение на протяжении всего процесса.
Какие основные этапы в производстве удобрений?
Барабанное гранулирование с помощью барабанных грануляторов:
- Сбор сырья: азот, фосфор, калий и другие основные минералы
- Тщательное смешивание и перемешивание материалов
- Нагрев и обработка смеси для формирования гранул
- Сушка и охлаждение гранулированного продукта, подготовка к упаковочному процессу
Экструзионное гранулирование с помощью экструдера:
- Сушка сырьевой смеси и измельчение ее в мелкий порошок
- Прессование порошка в гранулы
- Просеивание гранул для обеспечения однородности
